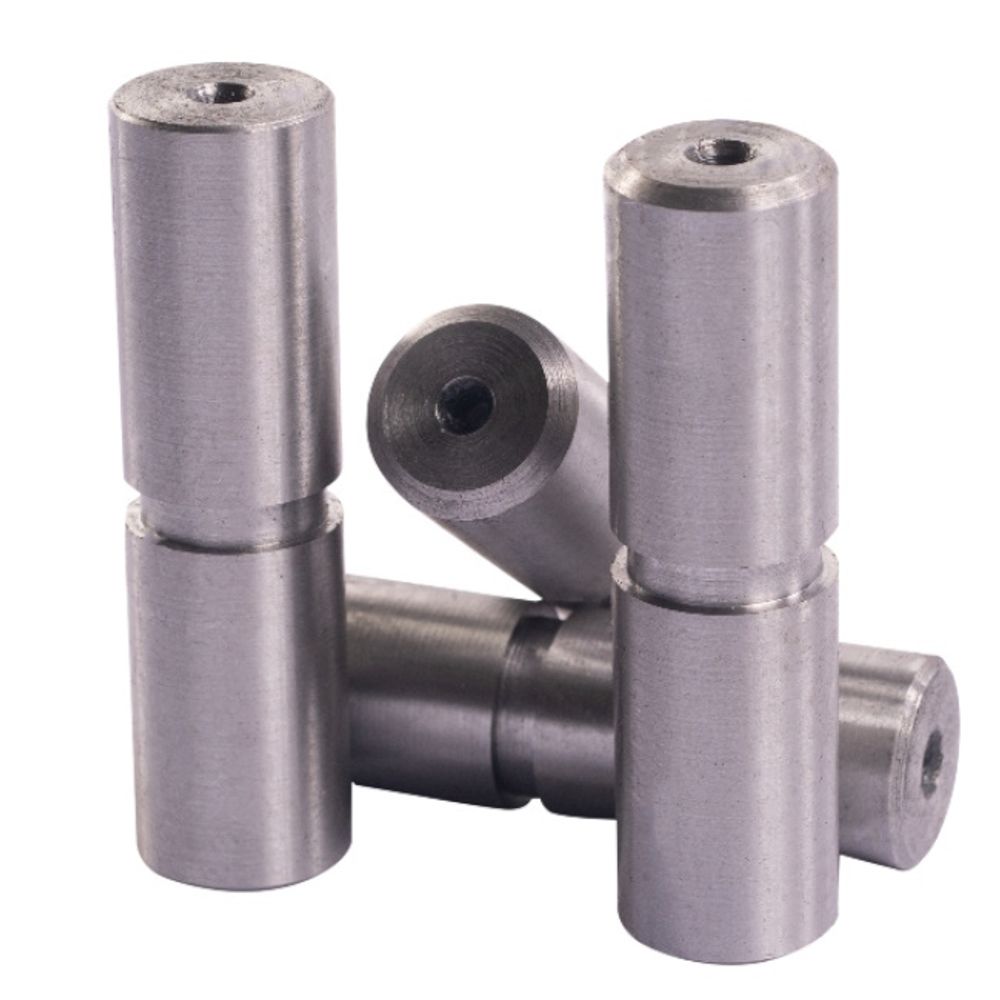

Срезной штифт
в грануляторах серии ОГМ — составная часть защитной системы пресс‑гранулятора.
Основная функция — защита дорогостоящих узлов оборудования (в т. ч. основного электродвигателя и механизмов пресс‑узла) от повреждений при критических перегрузках.
Как это работает:
1. В нормальных условиях штифт обеспечивает жёсткую механическую связь между элементами привода — передаёт крутящий момент и поддерживает штатную работу гранулятора.
2. При возникновении перегрузки (например, из‑за попадания твёрдого инородного тела, заклинивания матрицы или пресс‑вальцов, резкого скачка нагрузки) усилие в приводе резко возрастает.
3. Срезной штифт рассчитан на строго определённый предел прочности: когда нагрузка превышает допустимый уровень, он разрушается по центру (срезается).
4. Разрыв механической связи останавливает передачу крутящего момента — привод отключается от перегруженного узла. Это предотвращает поломку двигателя, редуктора, валов, матриц и других ответственных деталей.
Ключевые преимущества решения:
Низкая стоимость штифта по сравнению с ценой защищаемых узлов: замена штифта после срабатывания обходится значительно дешевле ремонта двигателя или редуктора.
Быстрое восстановление работы: после устранения причины перегрузки достаточно установить новый штифт — и гранулятор снова готов к эксплуатации.
Простота конструкции: не требует электроники, датчиков или сложных систем управления — срабатывает чисто механически.
Надёжность срабатывания: работает независимо от внешних условий (влажности, температуры, наличия электропитания).
Где применяется в серии ОГМ
Срезные штифты используются в моделях:
* ОГМ‑0.8;
* ОГМ-1.5 и др.
Они устанавливаются в узлах, подверженных перегрузкам, — чаще всего в приводе шлицевого вала.
Важно: после срабатывания штифта необходимо:
1. Выявить и устранить причину перегрузки (очистить зону прессования, проверить матрицу и вальцы, исключить попадание посторонних предметов).
2. Установить штифт строго рекомендованного типоразмера и прочности — использование более прочного аналога лишает систему защиты смысла, а более слабого приведёт к частым ложным срабатываниям.
